Sensor de radiación fotosintéticamente activo

SENSOR DE RADIACIÓN FOTOSINTÉTICAMENTE EFICAZ

RY-GH

Manual

YoNTRODUCTION

El sensor de radiación fotosintéticamente eficaz se utiliza principalmente para medir la radiación fotosintéticamente eficaz de la luz natural en el rango de longitud de onda de 400-700nm, y es fácil de usar. Se puede conectar directamente a un voltímetro digital o a un recopilador de datos y se puede utilizar en todas las condiciones climáticas.

El medidor utiliza un fotodetector de silicio y pasa a través de un filtro óptico de 400-700 nm. Cuando hay luz, se genera una señal de voltaje que es proporcional a la intensidad de la radiación incidente, y su sensibilidad es proporcional al coseno del ángulo directo de la luz incidente. μ • mol / m²• s.

Esta tabla es ampliamente utilizada en la meteorología agrícola y la investigación del crecimiento de los cultivos.

ESPECIFICACIONES TÉCNICAS

Rango espectral: 400-700nm

•Sensibilidad: 7-70 v / μ • mol • m²• s

• Tiempo de respuesta:<1s>

•Temperatura relacionada: máximo 0,05% / oC

Corrección de coseno: ángulo de incidencia de hasta 80o

•Resistencia interna:<>

•Entorno de trabajo: temperatura -40–65 oC, humedad<>

•Salida: 200mv de salida original

•Cableado: Rojo + Blanco-

•RY-GH + RY-ST: Salida de transmisión RS485 / 4-20MA

Rango: 0-4000o • mol • m²• s

•Cableado: rojo + salida ma negro-amarillo (tipo de corriente)

•Cableado: Rojo + Negro-Amarillo A Azul B (Tipo 485)

Longitud del cableado estándar: 1,5 metros

Longitud de plomo más larga: 200m para corriente, 100m para RS485, 50m para voltaje

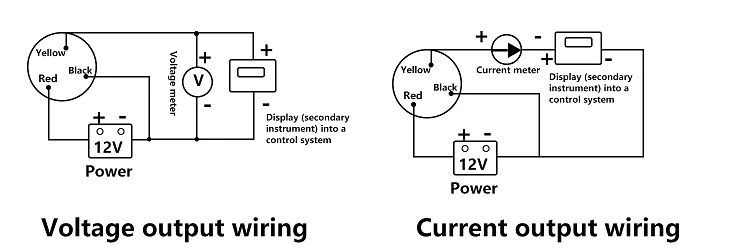

MÉTODO DE CABLEADO
